如何用道通909C EV全方位进行新能源压缩机检测

发布日期:05月30日 18:24     浏览次数:38




新能源汽车压缩机维修标准



  1. 1、安全性: 所有的维修工作都需要在关闭电源并确保无高温、高压危险的情况下进行。此外,维修人员需要接受专业培训,熟悉新能源汽车电气系统的结构和工作原理。
  2.

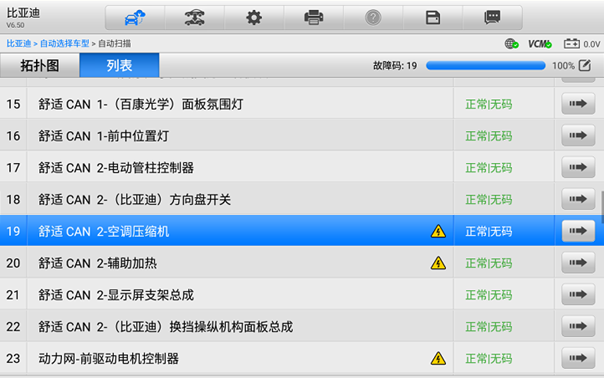

  3. 2、故障诊断: 使用专用诊断工具,按照汽车制造商提供的故障码表进行故障诊断。对于复杂的问题,可能需要使用计算机辅助诊断系统。
  4.
  5. 图片
  6.
  7.
  8. 3、零件替换: 所有替换的零件必须符合汽车制造商的原厂规格,使用非原厂零件可能会导致空调系统性能下降,甚至产生安全隐患。
  9.
  10.
  11. 图片



  1. 4、系统检查: 完成维修工作后,必须对整个空调系统进行检查,确保所有部件安装正确,连接牢固,没有漏气、漏油等情况。

  2.

  3. 5、系统测试: 通过模拟驾驶条件对空调系统进行测试,确保系统在各种工况下都能正常工作。

  4.

  5. 6、定期维护: 空调系统需要定期进行清洁、冷却液更换、滤芯更换等维护工作,以确保系统的持续、高效运行。



需要注意的是,不同的新能源汽车类型(比如纯电动、混合动力等)可能需要遵循不同的维修规程,因此在进行维修时必须按照汽车制造商提供的手册进行操作。



检测新能源汽车空调压缩机的好坏,

主要可以从以下几个方面进行:



1、听取声音 :如果压缩机在工作时产生异常噪音,比如严重的摩擦声、撞击声等,可能就是由于内部部件损坏或者润滑不良引起的,表明压缩机有故障



2、观察压力读数: 可以使用空调压力表观察压缩机吸入和排出的气体压力。如果压力远离正常范围,可能是压缩机故障或制冷剂泄露等原因引起的。



3、检查电流和电压: 如果压缩机的电流或电压与标准值相差过大,可能是压缩机出现故障或者电源系统有问题。



4、制冷能力: 当汽车运行在较高速度时,如果空调系统的制冷效果明显下降或不工作,这可能是压缩机故障。



5、使用专用工具: 特别的,可以使用如万用表等专用工具来检测压缩机的电阻值或者通过接入汽车的OBD接口,使用专业诊断设备读取压缩机的故障代码等。



以上是一些基础的检查方法,实际的检查流程可能会有所不同,这取决于汽车的类型和模型。如果检查结果表明压缩机有故障,建议送到专门的维修站进行进一步的诊断和维修。



  • 如何检测压缩机本身的好坏:

  •


最常见和直接的是,使用专业的新能源诊断设备(例如:909C EV)的压缩机驱动功能,直接驱动压缩机本身确定压缩机能否正常工作

  • 操作步骤如下:

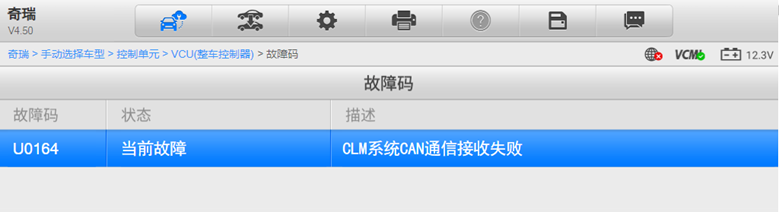

  1. 1.    读取故障码如下

  2.

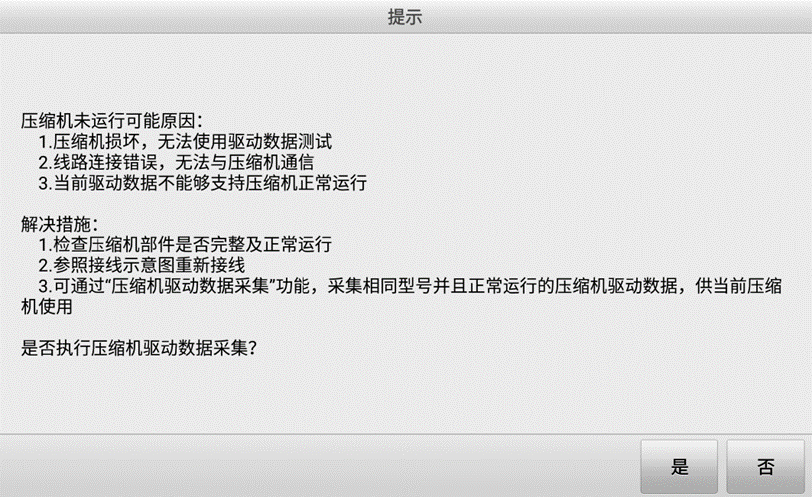

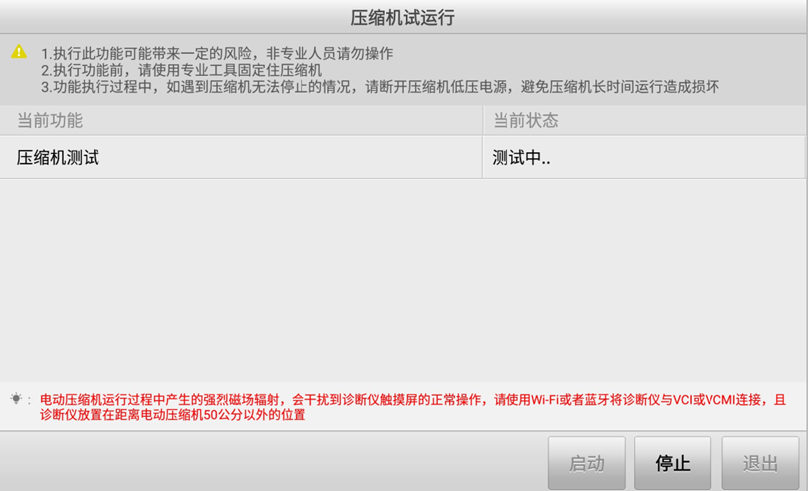

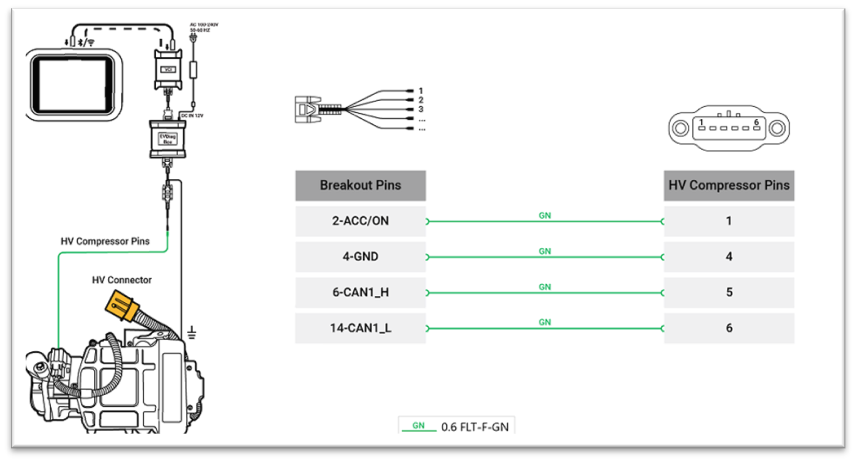

2、使用道通909EV做压缩机车上驱动流程如下图:

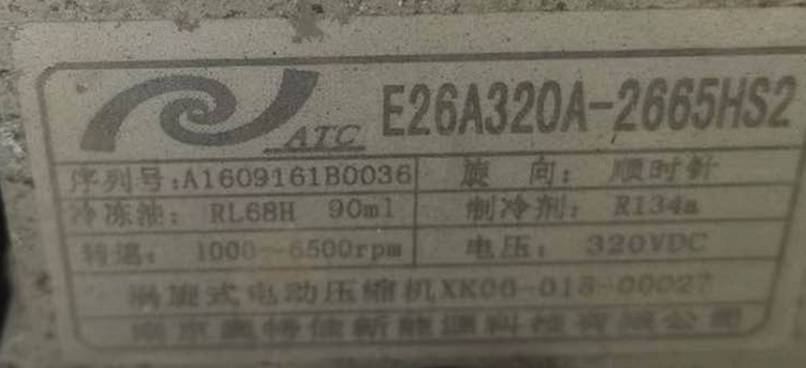

3、车上无法驱动说明压缩机故障,按照铭牌购买二手压缩机500元看起来很新(全新报价3000)

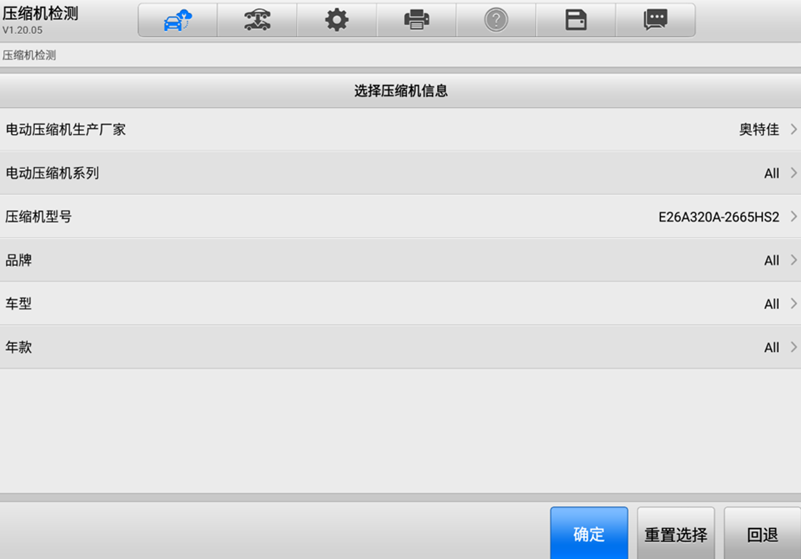

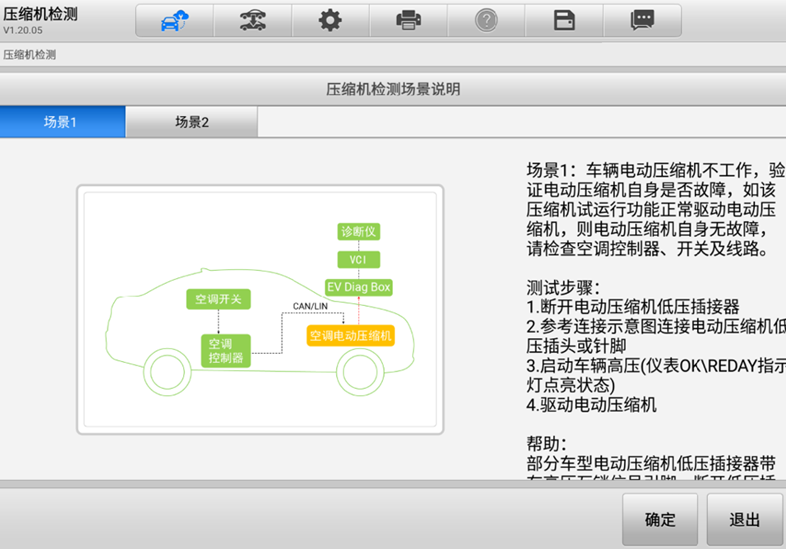

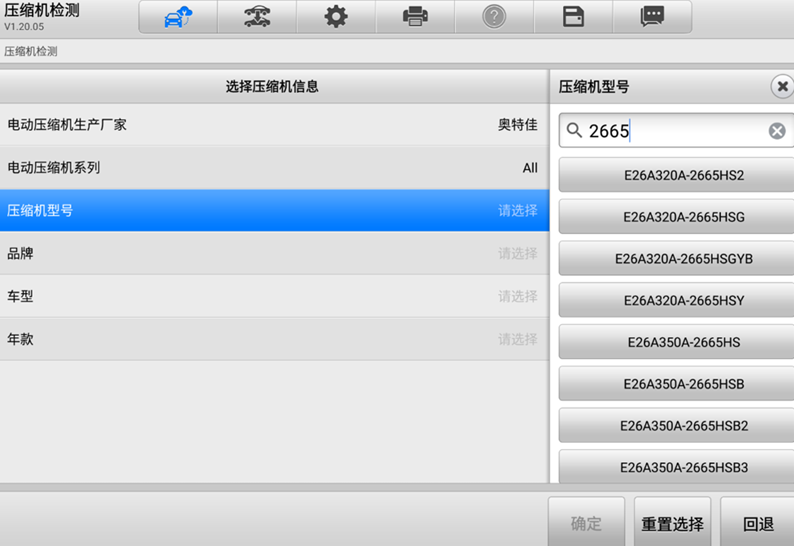

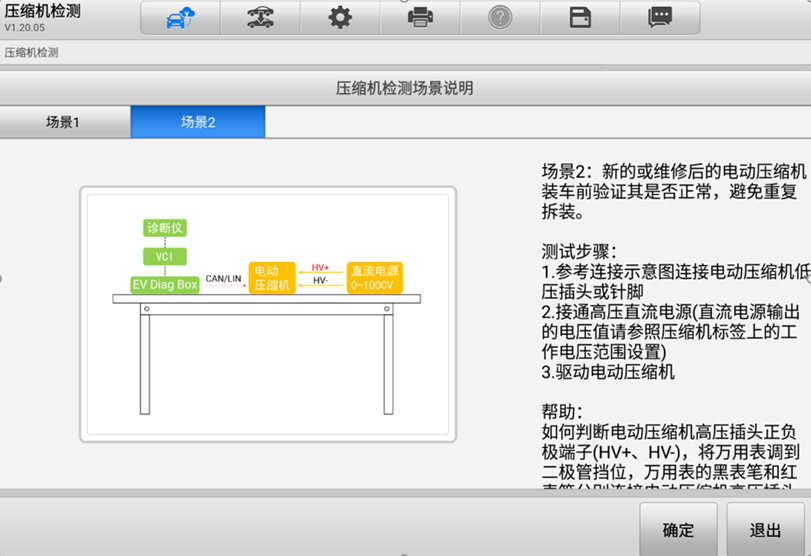

4、  在安装购买的二手压缩机前进行驱动测试确保部件良好,选择压缩机检场景2按照操作步骤执行压缩机能够驱动成功说明电器良好。



5、安装购买的二手电动压缩机加冷媒开空调后发现高压掉电。

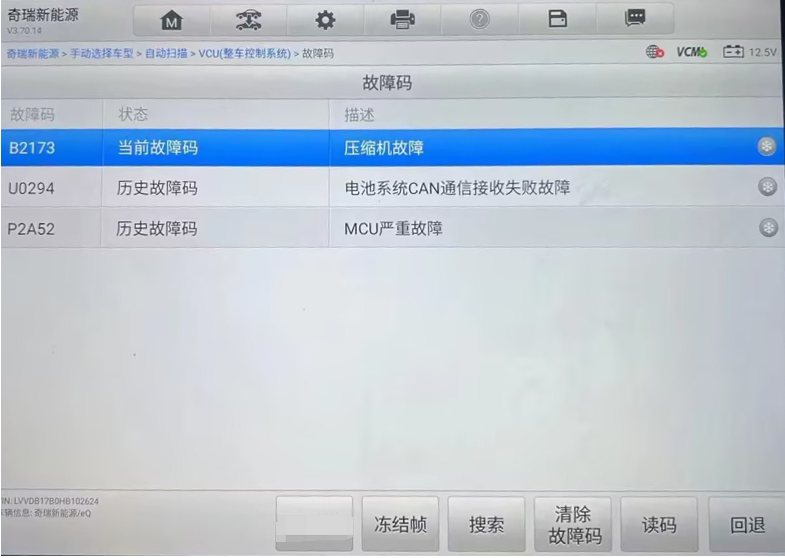

6、读取故障码如下。

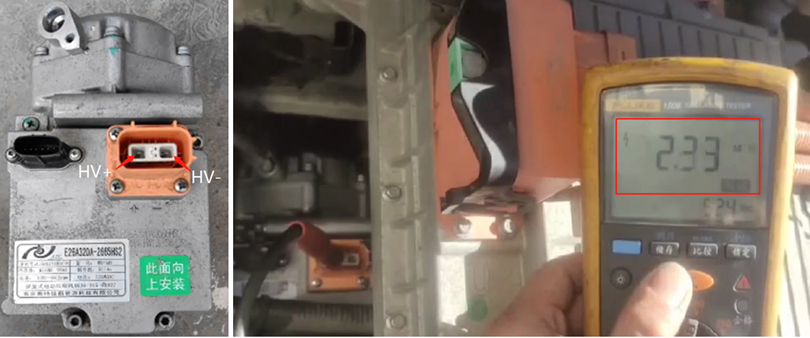

7、  根据故障现象打开空调后就掉高压电怀疑是电动压缩机绝缘故障引起的断电保护,高压断电后拔下高压接头,使用绝缘表测量如下:

压缩机HV+与HV-之间的绝缘电阻为25MΩ
 压缩机HV+与车身GND之间的绝缘电阻为24MΩ
 压缩机HV-与车身GND之间的绝缘电阻为2.33MΩ(正常大于20MΩ)
怀疑购买的二手压缩机有问题

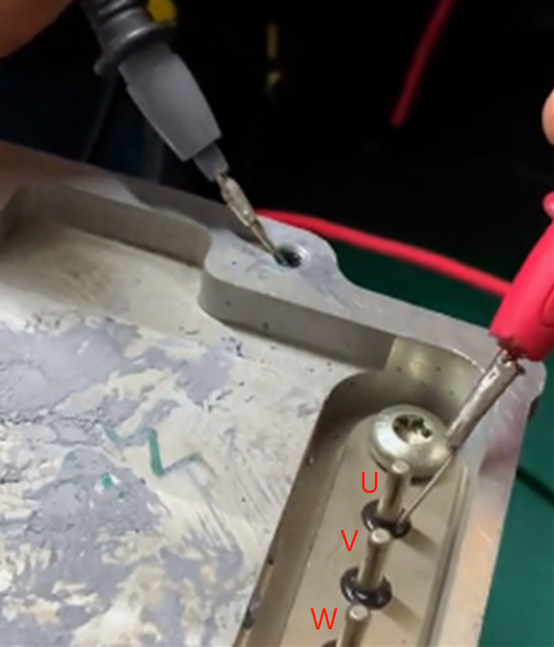

8、将压缩机控制板拆下测量电机三相线圈UVW分别对壳体绝缘电阻发现U相线圈阻值2.3MΩ(正常大于20MΩ)确定购买的二手压缩机电机线圈有问题,


9、原车的压缩机是电路板烧蚀测量发现电机线圈绝缘和电阻都良好于是将购买的二手的压缩机中电路板拆下与原车电机组合测量HV+和HV-绝缘大于20MΩ正常,测试驱动正常。#拓进汽保(与二手件商家沟通压缩机不返回退了200块钱)

10、将组装的压缩机安装到车辆上加冷媒后试车一切正常空调正常工作制冷。

11、清除故障码,故障排除交付车辆。

以上是新能源汽车核心部件电力驱动空调泵的部分检修思路和诊断设备用法,仅供各位参考。
